Bạn đang triển khai hệ giàn giáo nêm cho công trình và muốn nắm rõ phụ kiện giàn giáo nêm? Bài này tổng hợp trọn bộ 5 món quan trọng nhất: U nêm, túi U nêm, lưỡi chốt nêm, và bo chân (đế chân), long đền— kèm cấu tạo, vật liệu, quy cách phổ biến, cách lắp đặt, bảo trì và mẹo chọn để tối ưu an toàn – tiến độ – chi phí.
Xem thêm: GIàn giáo nêm TPHCM giá rẻ
1) Tổng quan hệ giàn giáo nêm – phụ kiện giàn giáo nêm
Giàn giáo nêm là hệ chống sàn/dầm bằng thép, lắp ghép theo khung trụ – thanh giằng – nêm khóa, nổi bật nhờ:
-
Lắp/Nhả nhanh: khóa nêm dạng chêm, không phải bắt bu-lông rườm rà.
-
Chịu tải cao, ổn định: truyền lực theo phương thẳng đứng tốt.
-
Tính đồng bộ cao: phù hợp các nhịp sàn phổ biến 2,8–3,6–4,2 m (tùy thiết kế).
Để hệ hoạt động an toàn, 4 phụ kiện dưới đây là “điểm chốt” đảm bảo liên kết – truyền tải – định vị.
Xem thêm: Chống Đà Nêm

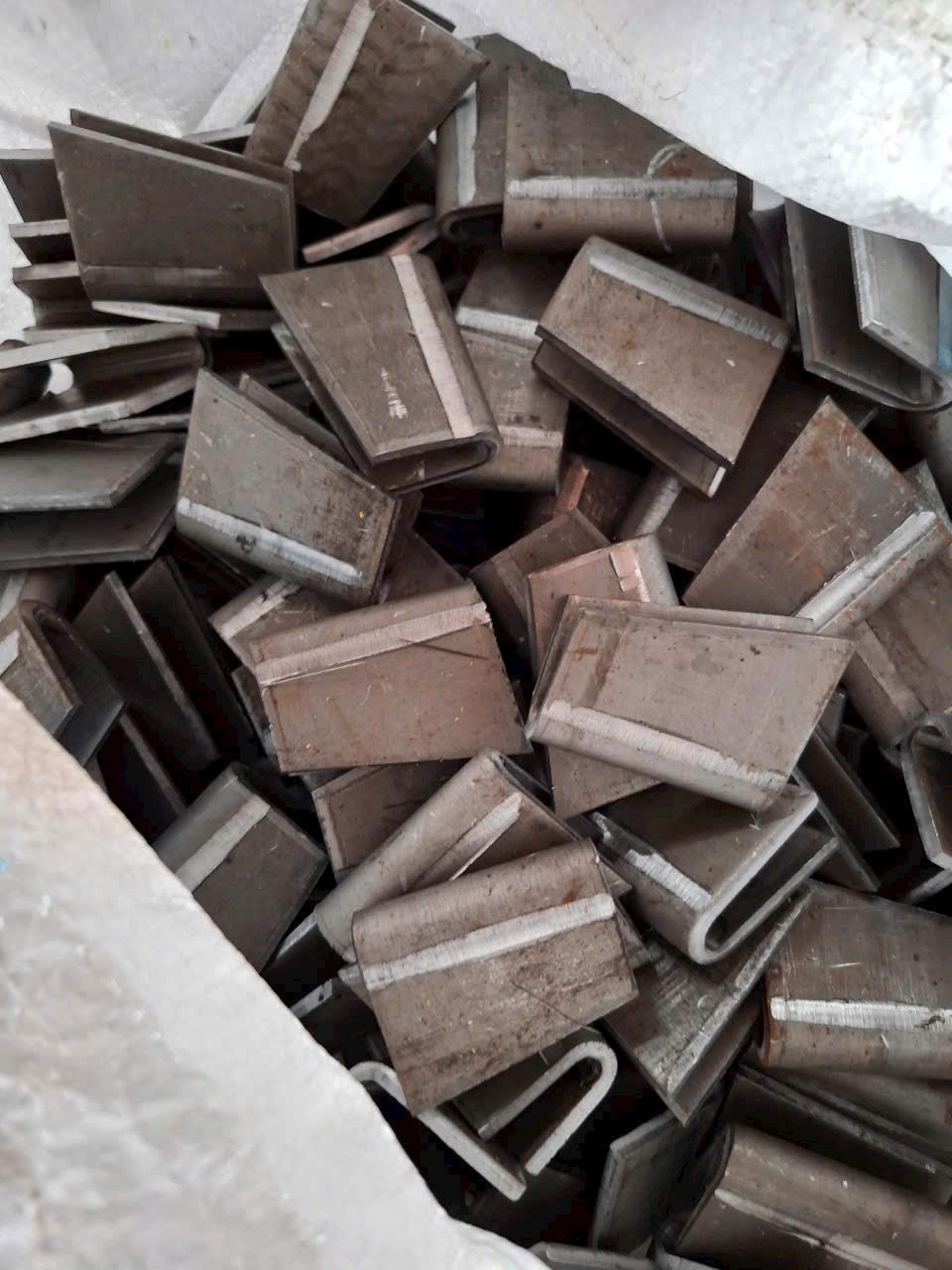

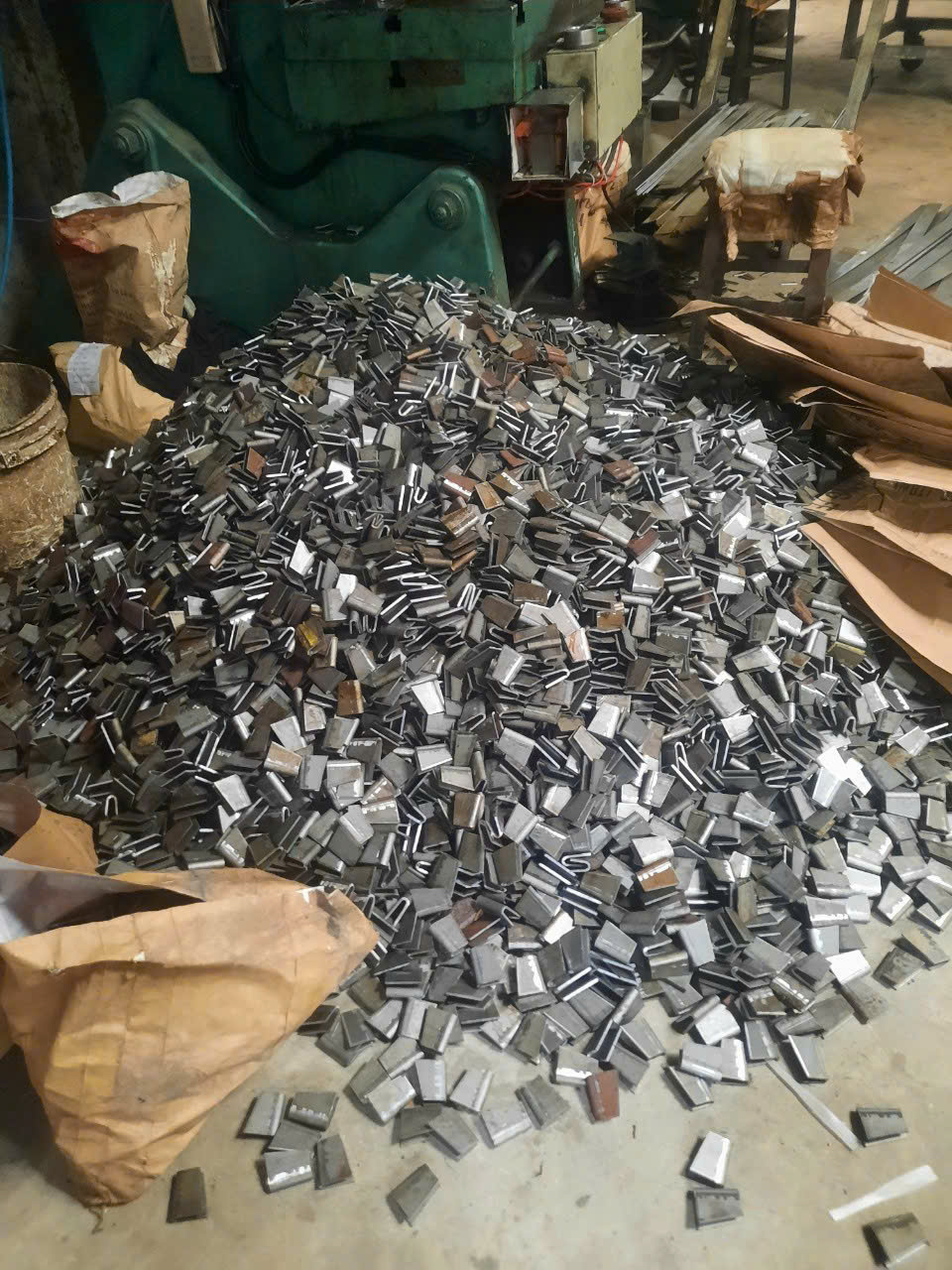

2) U nêm (túi u) – phụ kiện giàn giáo nêm
Chốt U (túi U) dùng định vị & tạo điểm liên kết cho hệ giàn giáo nêm. Chi tiết hình chữ U, được hàn lên cây chống đứng; bố trí theo hàng dọc với bước 500–1000 mm tùy thiết kế. Mỗi búi/bộ thường gồm 4 chốt U để liên kết thanh giằng nêm, console chống đà biên và console chống đà giữa.
Thông số kỹ thuật u nêm – phụ kiện giàn giáo nêm
| Hạng mục | Giá trị |
|---|---|
| Hình dáng | Chữ U |
| Độ dày tôn | 3.5 – 4.5 mm |
| Chiều dài chi tiết | 50 mm |
| Chiều cao U | 32 – 42 mm |
| Chiều rộng U | 16 mm |
| Dung sai kích thước | ±3 – 5% |
| Số lượng/kg | 9 – 10 cái/kg (~0.11–0.10 kg/chiếc) |
| Vật liệu khuyến nghị | Thép CT3/Q235 |
| Hoàn thiện bề mặt | Sơn tĩnh điện / mạ kẽm nhúng nóng (ưu tiên công trình ngoài trời) |
| Phương pháp gá lắp | Hàn trực tiếp lên trụ chống đứng |
Gợi ý đồng bộ phụ kiện giàn giáo nêm: chốt U sử dụng cùng trụ Φ49 (Pi49), đầu nối Φ42 (Pi42), lưỡi chốt nêm và U nêm.
Công năng & bố trí
-
Chức năng: giữ/đỡ vị trí các thanh giằng nêm, console; đảm bảo góc đặt & cao độ đúng, hạn chế trượt khi rung/đổ bê tông.
-
Vị trí lắp: hàn lên cây chống đứng; khoảng cách (bước) giữa các chốt U: 500 – 1000 mm (tùy tải & cao độ sàn).
-
Cấu hình nút liên kết: 1 búi = 4 chốt U bố trí quanh trụ để bắt giằng nêm, console biên, console giữa.
Xem thêm: Phụ kiện giàn giáo

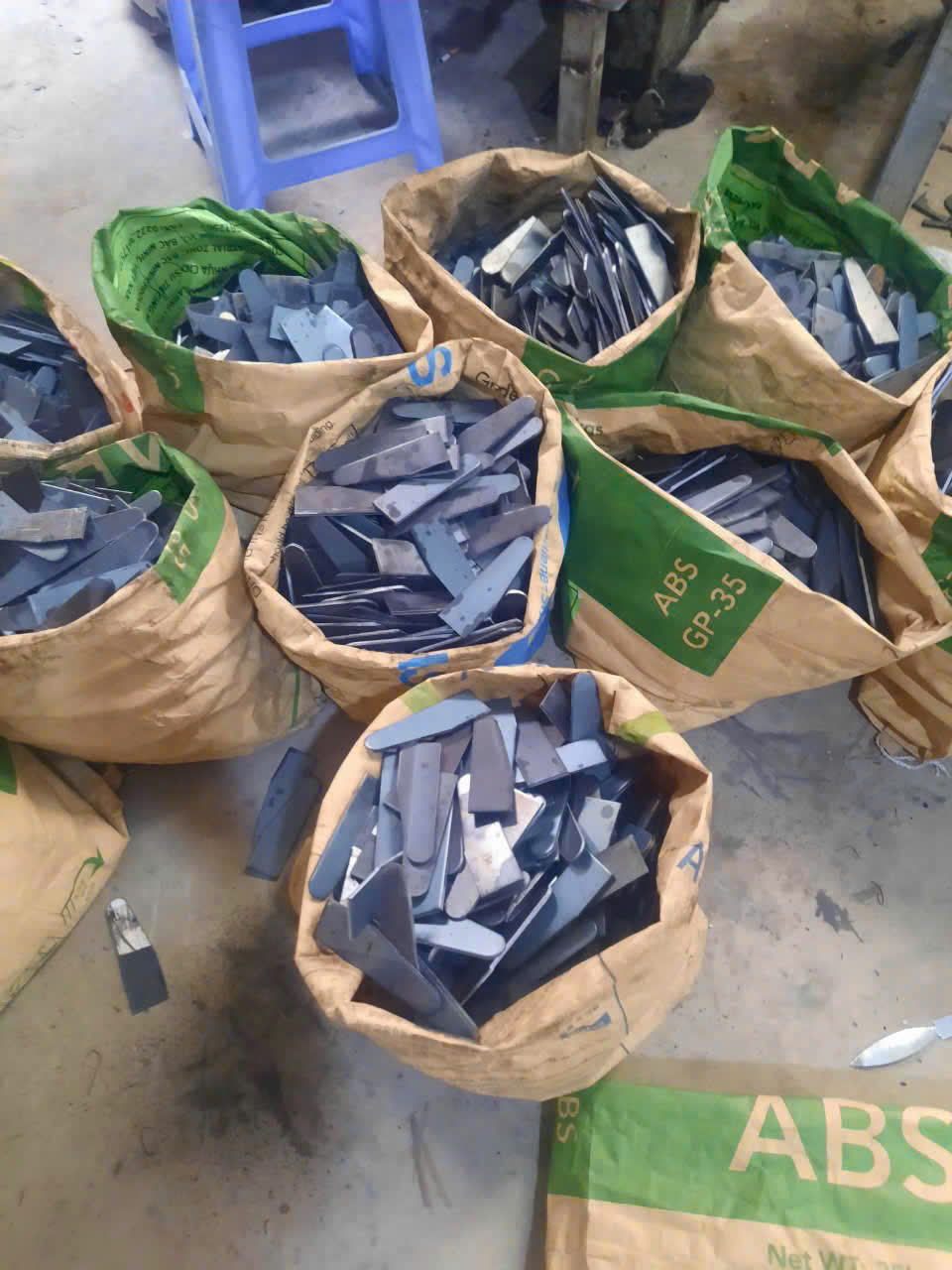

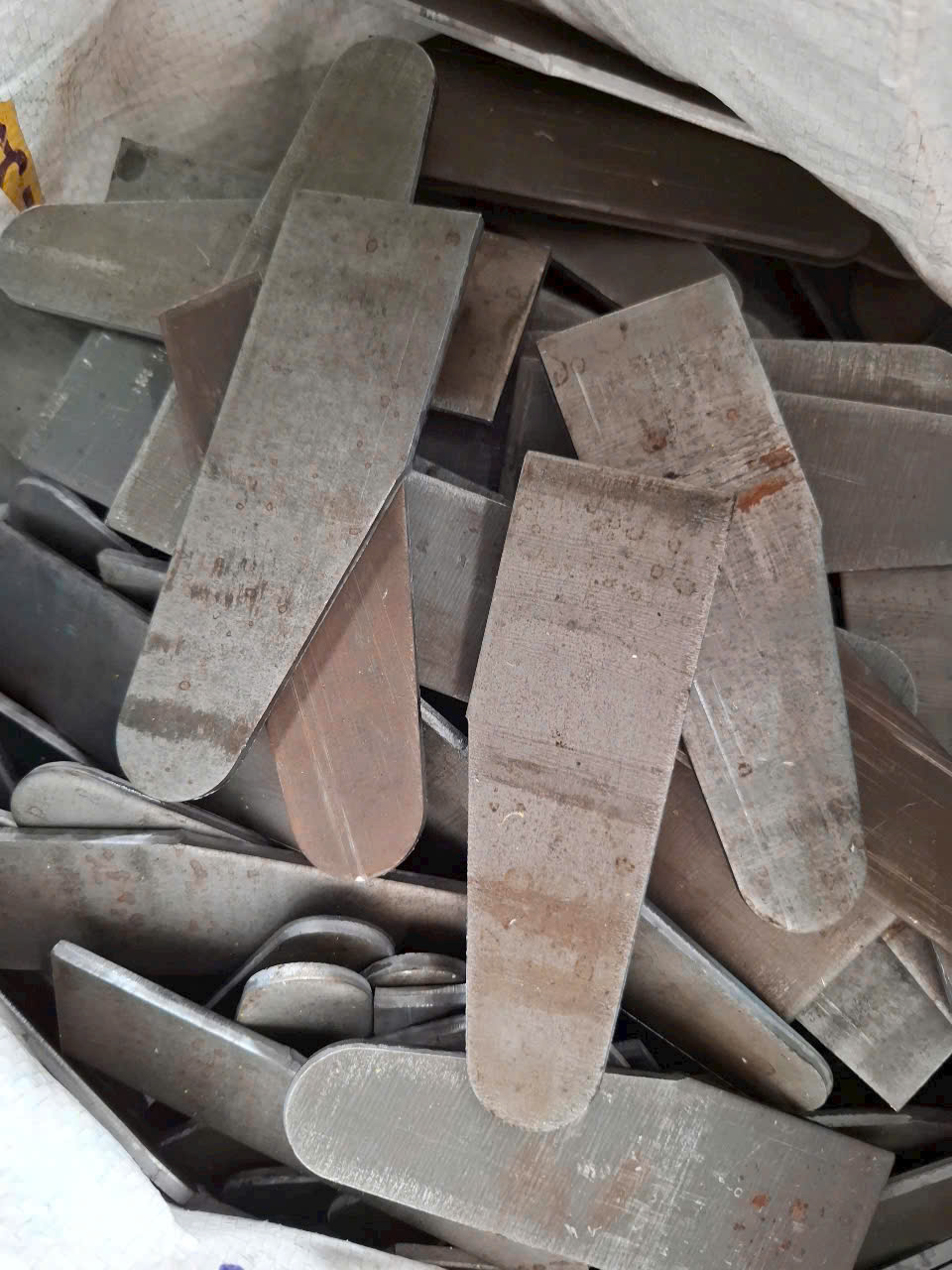

3) Lưỡi chốt nêm (nêm khóa, lưỡi nêm)- phụ kiện giàn giáo nêm
Chức năng: Là “trái tim” của liên kết nêm. Lưỡi chốt nêm đóng vai trò khóa chặt các điểm giao giữa trụ đứng – thanh giằng ngang/chéo hoặc giữa đĩa nêm – phụ kiện giàn giáo nêm. Khi gõ vào, nêm tự hãm nhờ ma sát và góc nêm.
Cấu tạo – vật liệu:
-
Dạng thanh nêm đầu vát (góc nêm 6–10° tùy thiết kế), có lỗ/ rãnh móc.
-
Thép CT3/Q235, xử lý nhiệt và mạ/sơn chống gỉ.
Quy cách thường gặp:
- Hình lưỡi gà,
- Với độ dày 3.5mm
- Chiều dài: 115 -120 mm
- Độ dung sai cho phép ±3%
- 1 kg khoảng 9 cái
-
Độ côn đồng đều để khóa chặt – tháo dễ.
Mẹo thi công:
-
Đóng nêm tới điểm chặt vừa đủ (không quá tay gây kẹt khó tháo).
-
Khi tháo, gõ ngược theo hướng mở, dùng búa cao su hạn chế biến dạng.
-
Định kỳ kiểm tra độ mòn mép nêm để thay kịp thời.
4) Bo chân (đế chân, base plate/kích chân) – phụ kiện giàn giáo nêm
Chức năng: Là phụ kiện giàn giáo nêm bo ốp chân giáo nêm thấp nhất cho vị trí chân chống đứng giáo nêm với tính năng chống oxy hóa chống ăn mòn ở vị trí chân giáo khi tiếp xúc với nước hoặc gia cố thêm sức chịu tải trọng khi nối với các hệ giáo chống đứng khác.
Cấu tạo – vật liệu:
-
Tấm đế: thép ống Phi 60, dày 3–4mm (tùy tải).
-
Hoàn thiện mạ kẽm nhúng nóng chống gỉ bền ngoài trời.
5) Thông số kỹ thuật Long đền – phụ kiện giàn giáo nêm
-
Đường kính ngoài (OD): Ø60 mm
-
Đường kính trong (ID): Ø42.5 mm
-
Độ dày: 2.2–3.5 mm (tùy mã)
-
Kiểu chi tiết: Long đền/đĩa đệm hàn trực tiếp
-
Vị trí lắp: Trên trụ chống đứng ống Φ49 (Pi49) và đầu nối ống Φ42 (Pi42)
-
Công dụng: Định vị – phân tán tải – khóa vị trí phụ kiện nêm (giằng/đầu U…)
-
Vật liệu khuyến nghị: Thép CT3/Q235, bề mặt mạ kẽm nhúng nóng hoặc sơn tĩnh điện
6) Câu hỏi thường gặp phụ kiện giàn giáo nêm (FAQ)
1. U nêm và túi U nêm có bắt buộc dùng cùng nhau không?
Không bắt buộc mọi cấu hình, nhưng khuyến nghị dùng túi U nêm để định vị và giữ U nêm chắc hơn, đặc biệt với nhịp lớn, rung động cao.
2. Lưỡi chốt nêm bị kẹt, khó tháo xử lý thế nào?
Dùng búa cao su gõ theo hướng tháo; nếu vẫn kẹt, xịt dầu bôi trơn nhẹ, tránh đập mạnh làm biến dạng mép nêm hoặc sứt đĩa nêm.
3. Khi nào nên dùng kích chân thay vì đế bằng?
Khi nền không phẳng hoặc cần vi chỉnh cao độ nhiều. Kích chân giúp cân bằng tải và căn cao độ chuẩn nhanh hơn.
4. Bo chân có cần tấm lót không?
Có. Nền đất yếu hoặc lớp hoàn thiện giòn (gạch men, vữa) bắt buộc dùng ván lót/tấm thép để phân tán tải.
>>>Phụ kiện giàn giáo nêm: U nêm, Long đền, lưỡi chốt nêm
