Tổng quan giàn giáo khung chữ H (H-frame scaffolding) là gì?

Giàn giáo khung chữ H (H-frame) là hệ giàn giáo dạng mô-đun dùng khung thép hình chữ H làm đơn vị cơ bản. Hệ này được sử dụng rộng rãi trong xây dựng dân dụng và công nghiệp do lắp dựng nhanh, dễ vận hành, chi phí hợp lý và phù hợp thi công hoàn thiện, sơn bả, ốp lát, cơ điện (MEP), ngoài trời mặt đứng, v.v.

Xem thêm: Giàn giáo khung H

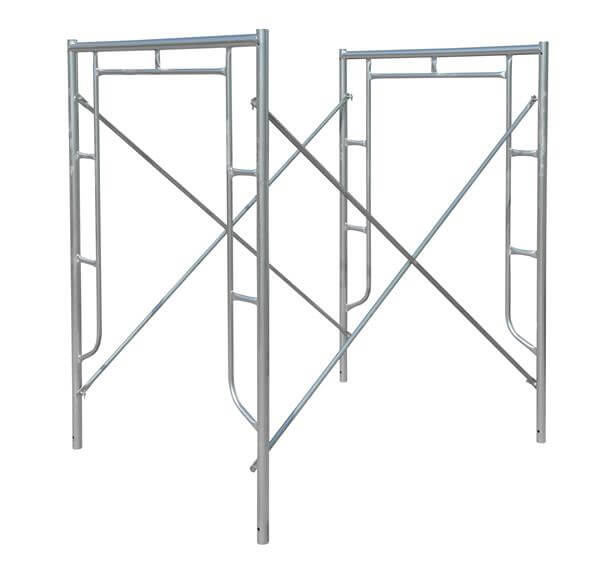

Thành phần cơ bản:

• Khung chữ H: gồm hai ống đứng và 2 thanh ngang tạo hình H; có tai giằng để liên kết chéo.
• Chéo giằng (giằng X): tăng cứng và ổn định toàn hệ.
• Chân kích & kích U (kích tăng): cân chỉnh cao độ và đỡ dầm đà.
• Mâm sàn (tấm sàn thao tác): sàn thép/compisite/tôn có gân chống trượt.
• Cầu thang leo/khung thang: phục vụ lên xuống tầng công tác.
• Chốt, cùm, nêm khóa: bảo đảm liên kết an toàn.

Ứng dụng điển hình:

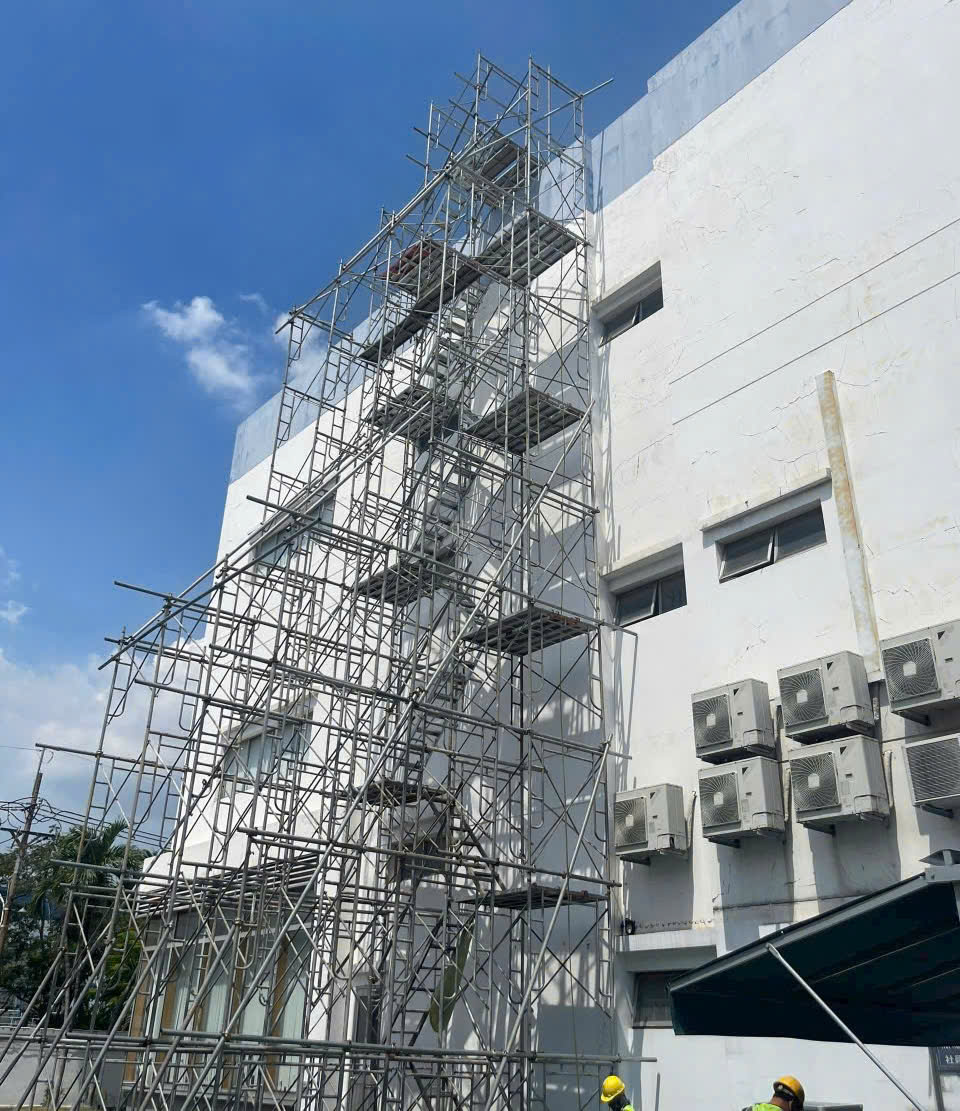

• Thi công hoàn thiện mặt đứng (sơn, chống thấm, lắp kính, alu).
• Thi công trong nhà (trần thạch cao, cơ điện, sơn nước).
• Chống đà sàn nhẹ đến trung bình khi kết hợp kích U, đà thép.

Cấu tạo & quy cách phổ biến của giàn giáo khung chữ H

Dưới đây là các quy cách tham khảo thường gặp trên thị trường. Quy cách có thể khác nhau tùy nhà sản xuất.

1) Khung chữ H

• Kích thước thông dụng: 0.9 m, 1.2 m, 1.53 m, 1.7 m (cao khung). Bước khoang thường 1.7–2.0 m.
• Ống thép: Ø42 mm (phổ biến) với độ dày ống 1.6 ly / 1.8 ly / 2.0 ly; một số dự án dùng Ø49 cho tải cao.
• Vật liệu: thép CT3/SS400, hàn CO₂; hoàn thiện sơn tĩnh điện hoặc mạ kẽm nhúng nóng.

2) Giằng chéo (X brace)

• Quy cách tương ứng bước 1.7–2.0 m.
• Một số bộ khung 1200×900 mm dùng chéo 1710 mm; bộ 1700×1530 mm dùng chéo 1960 mm (tham khảo từ thị trường).

3) Mâm sàn

• Khổ 300–500 mm; dài 1.7–2.0 m; bề mặt dập gân chống trượt, có móc gài an toàn.

4) Chân kích & kích U

• Trục vít Ø28–32 mm; hành trình 400–600 mm; đế 120×120 hoặc 150×150 mm; kích U bản 80–120 mm.

5) Phụ kiện tiêu chuẩn

• Cùm xoay/cùm chết, kích tăng, kích U, thanh bằng, cầu thang leo/khung thang, mâm giằng, bao che lưới, bánh xe Ø125–200 cho giàn di động.

Xem thêm: Giàn giáo 1m5 | Giàn giáo 1530 × 1250 mm

Thông số kỹ thuật giàn giáo khung chữ H

1) Khung H 1700 × 1250 mm

• Phân loại: tiêu chuẩn và 2.0 mm

• Chất liệu: sắt mạ kẽm, Ø42

• Trọng lượng tham khảo:

  • Loại tiêu chuẩn: 9 – 9.5 kg/khung

  • Loại dày 2.0 mm: 12 – 12.5 kg/khung

• Công nghệ hàn: MIG

• Tải trọng phá hủy (tham khảo): 9.690 kg (tiêu chuẩn) • 10.300 kg (2.0 mm)

Xem thêm: Giàn Giáo 1m7 ( Giàn giáo 1700 x 1250mm)

2) Khung H 1530 × 1250 mm

• Phân loại: tiêu chuẩn và 2.0 mm

• Chất liệu: sắt mạ kẽm, Ø42

• Trọng lượng tham khảo:

  • Loại tiêu chuẩn: 8.5 – 9 kg/khung

  • Loại dày 2.0 mm: 11 – 11.5 kg/khung

• Công nghệ hàn: MIG

• Tải trọng phá hủy (tham khảo): 12.700 kg (2.0 mm)

3) Khung H 1200 × 1250 mm

• Phân loại: 1.8 mm và 2.0 mm

• Chất liệu: sắt mạ kẽm, Ø42

• Trọng lượng tham khảo:

  • Bản 1.8 mm: 8 – 8.5 kg/khung

  • Bản 2.0 mm: 8.5 – 9 kg/khung

• Công nghệ hàn: MIG

• Tải trọng phá hủy (tham khảo): 11.000 kg (1.8 mm)

Xem thêm: Giàn giáo 1m2 (1200 × 1250 mm)

4) Khung H 900 × 1250 mm

• Phân loại: tiêu chuẩn và 2.0 mm

• Chất liệu: sắt mạ kẽm, Ø42

• Trọng lượng tham khảo:

  • Bản 1.8 mm: 6.5 – 7 kg/khung

  • Bản 2.0 mm: 7 – 7.5 kg/khung

• Công nghệ hàn: MIG

• Tải trọng phá hủy (tham khảo): 11.000 kg (1.8 mm)

Phân loại & lựa chọn nhanh

• Khung 1.7 m: phổ biến nhất; thi công xây, tô, MEP ở nhiều cao độ; tối ưu chi phí.
• Khung 1.53 m: phù hợp vị trí trần thấp hoặc cần điều chỉnh cao độ linh hoạt.
• Khung 1.2 m: dùng trong nhà, hành lang/hốc hẹp.
• Khung 0.9 m: tạo chân đế hoặc sàn thao tác thấp.

Xem thêm: Giàn giáo 900mm × 1250mm (giàn giáo 0.9m)

Hướng dẫn lắp dựng giàn giáo khung chữ H

1. Chuẩn bị mặt bằng: san phẳng, đầm chặt; kê tấm gỗ/thép dưới chân kích.
2. Lắp hàng khung đầu tiên: đặt chân kích – dựng 2 khung H – liên kết giằng chéo – kiểm tra độ thẳng đứng bằng nivo.
3. Bổ sung khoang kế tiếp: lặp lại bố trí khung + chéo giằng theo bước; kiểm tra khoảng cách khoang (thường 1.7–2.0 m).
4. Lắp mâm sàn & lan can: đặt mâm sàn vào thanh ngang, cài móc; lắp lan can giữa/đỉnh, tấm chắn chân.
5. Lắp cầu thang/khung thang: đảm bảo lối lên xuống riêng, không đi trên chéo giằng.
6. Neo – giằng – chống: khoan bắt neo tường theo lưới; tăng giằng ngang/dọc, giằng chéo.
7. Kiểm định trước sử dụng: nghiệm thu theo checklist; lập biển cảnh báo tải trọng.
8. Trong khai thác: kiểm tra định kỳ, thay thế chi tiết cong vênh, rỉ sét; vệ sinh mâm sàn chống trượt.

Xem thêm: Đơn Giá Lắp Giàn Giáo TPHCM: Chi Tiết Các Mức Giá Lắp Đặt Giàn Giáo

Báo giá giàn giáo khung (mua & thuê)

Lưu ý: Giá giàn giáo khung biến động theo vật liệu (độ dày ống, mạ kẽm/sơn), số lượng, thời điểm và khu vực. Dưới đây là khoảng giá tham khảo để lập dự toán sơ bộ:

Giàn giáo khung chữ H là giải pháp kinh tế – nhanh – dễ thi công cho hầu hết công tác hoàn thiện và một phần chống đà nhẹ. Khi lựa chọn, hãy cân nhắc quy cách ống, hoàn thiện bề mặt, bản test tải, và yêu cầu an toàn. Với bài toán tải lớn, chiều cao và không gian phức tạp, nên cân nhắc hệ giàn giáo nêm hoặc ringlock.
