Tìm hiểu ty ren bát chuồn dùng cho cốp pha: cấu tạo, ưu điểm, tiêu chuẩn quy cách, cách lắp đặt, bảo quản, và báo giá tham khảo.

Xem thêm: Giá ty ren bát chuồn TpHCM: Bảng giá chi tiết & lưu ý mua hàng

1) Ty ren bát chuồn là gì?

Ty ren bát chuồn (tie-rod & wing nut/anchor nut) là bộ phận siết – neo giữ hệ cốp pha tường, cột, vách trong thi công bê tông. Bộ sản phẩm thường gồm:

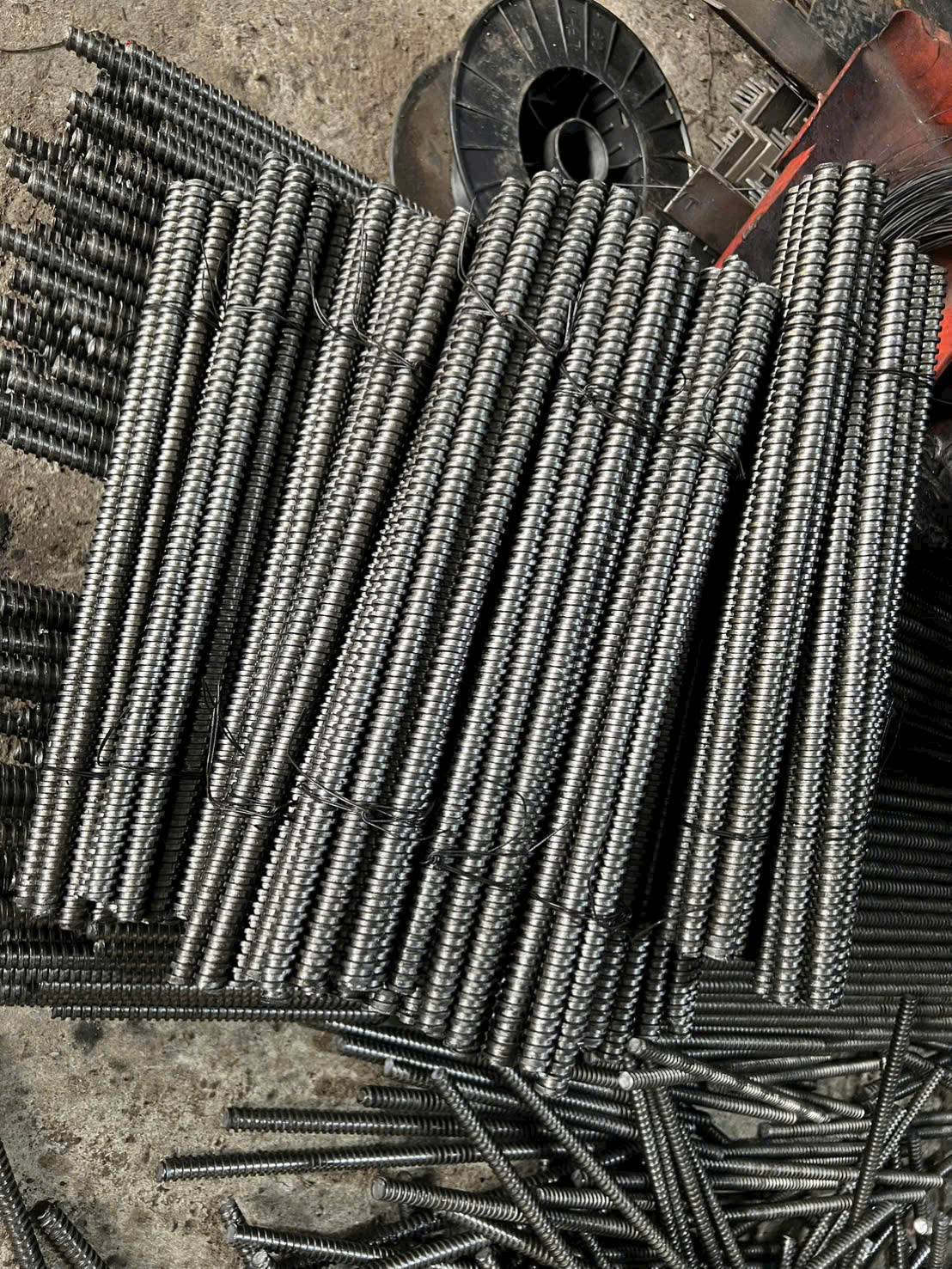

• Ty ren (ty răng): thép C45/CT3 cán ren toàn thân hoặc cục bộ (bước ren phổ biến 6–8 mm).

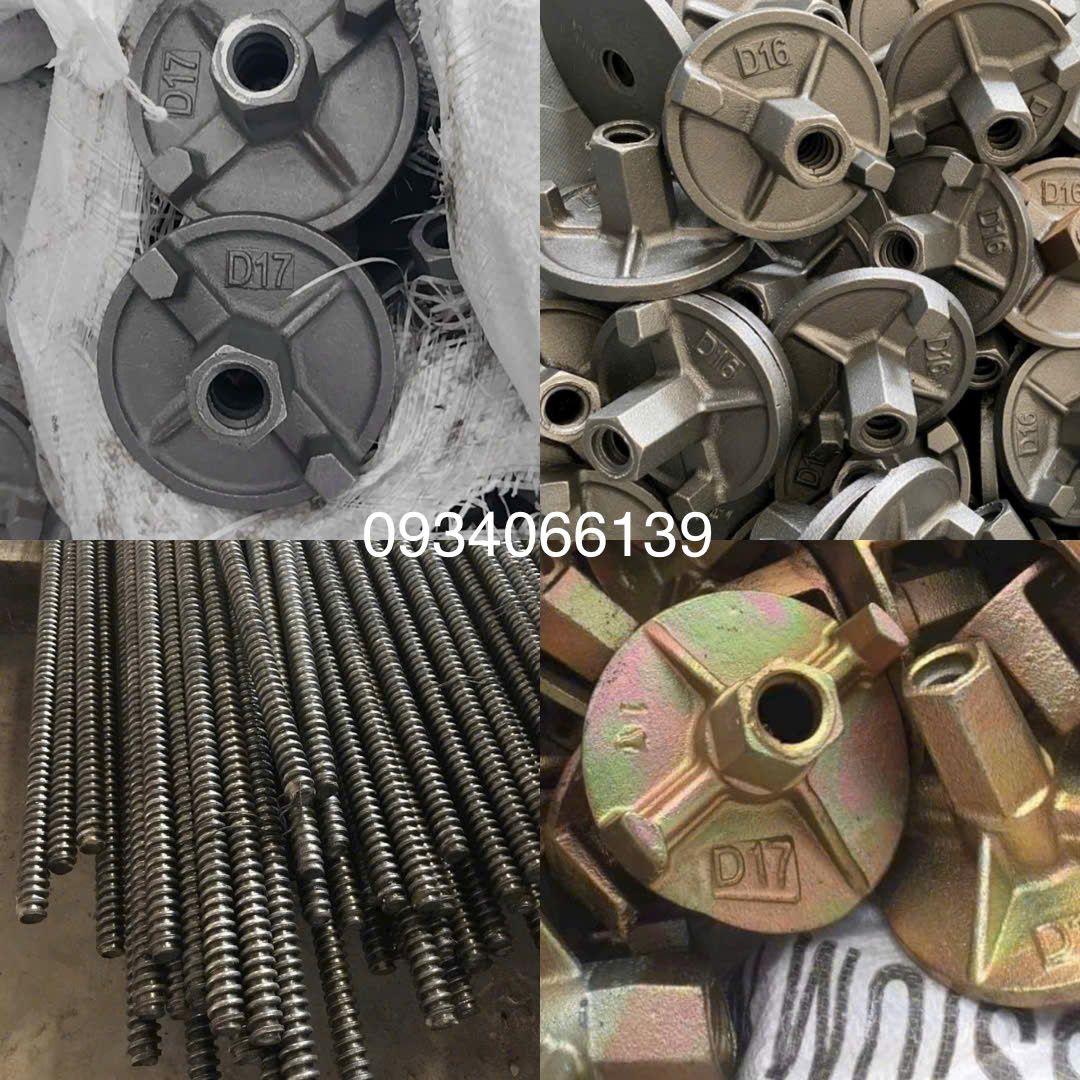

• Bát chuồn (đĩa chuồn, wing nut/anchor nut): hạt siết có cánh + đĩa chịu lực.

• Côn chống thấm (water stop), ống gen/ống nhựa**, tán chụp…** (tùy cấu hình hệ vách).

Chức năng chính: khóa – kẹp – chịu kéo để hai mảng cốp pha không bị phình khi đổ bê tông, đảm bảo độ phẳng, đúng kích thước thiết kế và an toàn chịu lực.

Xem thêm: Các loại Ty ren Bát chuồn

2) Ưu điểm nổi bật ty ren bát chuồn

• Chịu lực kéo lớn: Ty ren tán chuồn D16–D17 có lực kéo đứt tiêu chuẩn lên tới hàng chục kN, phù hợp vách cao – dày.

• Tái sử dụng nhiều lần: giảm chi phí vòng đời hạng mục cốp pha.

• Lắp – tháo nhanh: chuẩn hóa phụ kiện, thao tác đơn giản, tiết kiệm nhân công.

• Tương thích đa hệ cốp pha: gỗ, phủ phim, nhôm, thép; dùng chung với giàn giáo nêm/khung.

• Mặt bê tông phẳng, ít rỗ: lực kẹp đều, chống phình.

• Dễ thay thế – bảo trì: linh kiện sẵn có, phổ thông.

Xem thêm: Ty ren D17 (Ty ren 17), Ty ren D16 (Ty ren 16), Ty ren D12 (Ty ren suốt D12)

3) Quy cách – thông số kỹ thuật ty ren bát chuồn

3.1 Kích cỡ ty ren

• Ty ren D12: dùng cho vách/cột mỏng, tải nhỏ, công trình dân dụng nhẹ.

• Ty ren D16 (TY16): thông dụng nhất cho nhà dân dụng – công nghiệp.

• Ty ren D17 (TY17): cho vách cao, tải lớn, công trình hạ tầng, bể nước, tầng hầm.

Chiều dài: 1–3 m (cắt theo bề rộng vách + bề dày cốp pha + đệm/bát). Có thể nối ty bằng khớp nối.

Vật liệu & xử lý bề mặt: thép carbon đen, xi mạ (chống gỉ), hoặc nhúng kẽm (bền môi trường ẩm).

Bước ren: 6–8 mm; kiểm tra khớp bát chuồn & côn theo cùng chuẩn ren.

3.2 Bát chuồn (đĩa chuồn)

• Đường kính đĩa: 80–100 mm (phổ biến 80–95 mm).

• Lỗ ren: tương ứng Bát chuồn D12/D16/D17.

• Kiểu: bát cánh đơn/cánh kép, có/không có đĩa rời.

3.3 Côn chống thấm & ống gen

• Côn chống thấm: 70–80 mm, dạng hai đầu ren (lắp giữa vách), có gờ chặn nước.

• Ống gen/ống nhựa: đặt ôm ty, tạo lỗ rỗng để rút ty sau tháo cốp; bơm vữa bịt kín chống thấm.

Lưu ý tiêu chuẩn: với công trình tầng hầm/bể chứa, ưu tiên côn chống thấm + vữa không co ngót để xử lý lỗ ty.

4) Ứng dụng điển hình của ty ren bát chuồn

• Vách tầng hầm, ram dốc, lõi thang – thang máy

• Tường vây, bể nước, bể xử lý

• Cột, vách nhà xưởng, nhà cao tầng

• Kết cấu tạm: tường chắn, đà giáo vách

Xem thêm: Tyren Bát chuồn D16

5) Bảng giá ty ren bát chuồn

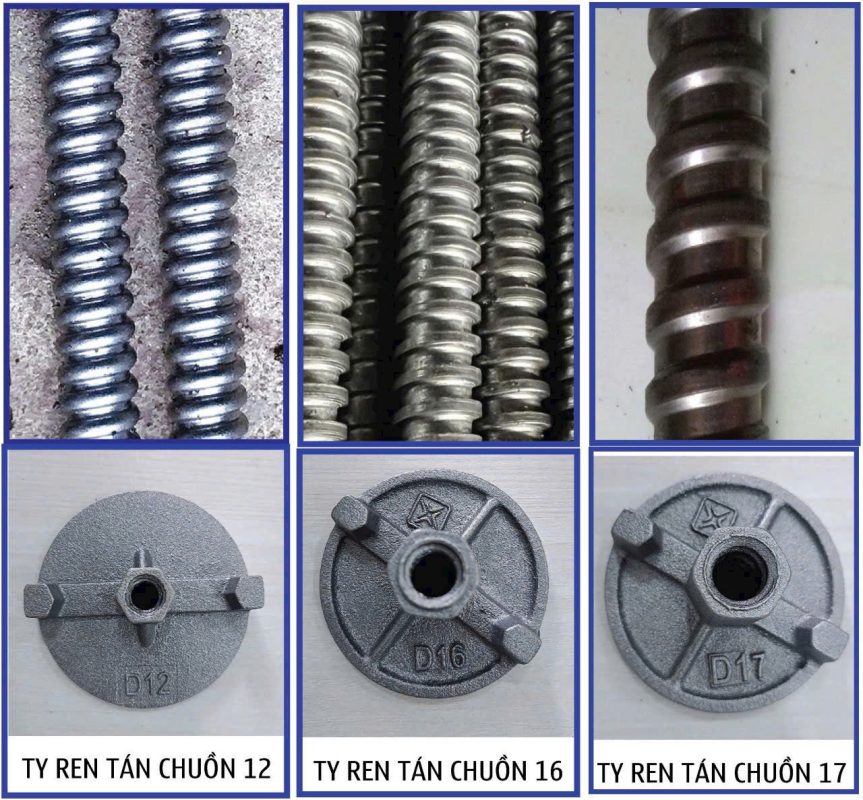

a) Ty ren tán chuồn 12

b) Ty ren tán chuồn 16

c) Ty ren tán chuồn 17

Giá  ty ren bát chuồn thực tế phụ thuộc:

• Đường kính (D12, D16, D17), chiều dài cắt, xử lý bề mặt (đen/xi/kẽm).

• Bát chuồn đi kèm (kích cỡ đĩa, loại cánh), côn chống thấm.

• Số lượng đặt (chiết khấu sỉ, gói thuê/mua).

• Biến động thép & chi phí mạ theo thị trường.

Khuyến nghị: liên hệ để nhận báo giá cập nhật theo quy cách & số lượng; với công trình lớn, nên tính phương án mua + cho thuê lại để tối ưu chi phí.

Xem thêm: Tyren bát chuồn D12 | Ty ren D12, Bát chuồn D12

6) Cách lắp đặt đúng kỹ thuật (step-by-step)

1. Căn tim vách & khoan dẫn theo cao độ – khoảng cách lỗ ty (thường 500–700 mm theo cả hai phương, tùy tải & độ dày vách).

2. Lắp cốp pha bên A, đặt ống gen qua lỗ.

3. Luồn ty ren qua ống gen + vặn côn chống thấm (nếu dùng vách chống thấm).

4. Đặt cốp pha bên B, gắn bát chuồn + đĩa hai đầu.

5. Siết lực: dùng cờ lê/búa siết đều từ dưới lên trên, kiểm tra độ phẳng & khoảng mở.

6. Chống đỡ – giằng neo bổ sung theo thiết kế, đặt con kê đảm bảo lớp bảo vệ thép.

7. Đổ bê tông từng lớp, đầm dùi hợp lý, tránh va chạm bát.

8. Tháo cốp pha: khi bê tông đủ cường độ; rút ty, vệ sinh ren, bịt lỗ bằng vữa không co ngót/keo grout.

9. Bảo quản: lau khô, bôi dầu chống gỉ, cất khay.

7) so sánh nhanh 3 loại ty ren bát chuồn D12 – D16 – D17

Tiêu chí	Ty ren bát chuồn D12 (TY12)	Ty ren tán chuồn D16 (TY16)	Ty ren tán chuồn D17 (TY17)
Khả năng chịu lực	Nhỏ – cho tải nhẹ	Trung bình – thông dụng	Lớn – cho tải nặng
Chiều cao/độ dày vách gợi ý	Vách mỏng, H ≤ ~2.5 m	Vách 200–300 mm, H 2.5–3.5 m	Vách dày/ cao, H ≥ ~3.5 m, tầng hầm, bể
Ứng dụng điển hình	Nhà dân nhẹ, vách ngăn	Nhà dân–công nghiệp đa dụng	Tầng hầm, bể nước, lõi thang cao
Giá ty/m	17.000 đ/m	25.960 đ/m	31.350 đ/m
Tán đen	12×100: 15.840 đ/c	16×95: 17.600 đ/c	17×95: 17.600 đ/c
Tán xi mạ	12×100: 17.490 đ/c	16×95: 19.030 đ/c	17×95: 19.030 đ/c
Côn không chèn (đen/xi)	12: 15.950–14.300 đ/c (50–60 mm)	16: 18.480–17.600 đ/c (80/70 mm)	17: 18.480–17.600 đ/c (80/70 mm)
Côn có chèn (chống thấm)	Ít dùng	16: 23.100 đ/c (82/74 mm)	17: 23.100 đ/c (74 mm)
Ưu điểm	Kinh tế, nhẹ, dễ thao tác	Cân bằng giá/độ bền, dễ tìm	An toàn cho vách cao, chống phình tốt
Hạn chế	Không phù hợp vách cao/tải lớn	Có thể thiếu cho bể/tầng hầm cao	Chi phí cao hơn, nặng hơn

Chọn loại nào cho từng tình huống?

• Chung cư/nhà xưởng tiêu chuẩn, vách 200–300 mm, cao ≤3.5 m → D16 là lựa chọn phổ biến nhất, giá hợp lý, dễ thuê/mua, phụ kiện sẵn.

• Tầng hầm, bể nước, vách cao, đổ nhanh → ưu tiên D17 + côn có chèn/chống thấm để hạn chế phình vách & xử lý thấm.

• Vách mỏng, hạng mục phụ, tải nhỏ → D12 tiết kiệm chi phí, nhưng tránh dùng cho vách cao/áp lực lớn.

Xem thêm: Tyren bát chuồn D17 ( tyren 17, bát chuồn 17)

Gợi ý gói phụ kiện theo đường kính

• Ty ren tán chuồn D12: Ty D12 + Tán 12×100 (đen/xi) + Côn 12 (50–60 mm) + Ống gen.

• Ty ren bát chuồn D16: Ty D16 + Tán 16×95 (đen/xi) + Côn 16 (70/80 mm; có chèn nếu chống thấm) + Ống gen.

• Ty ren tán chuồn D17: Ty D17 + Tán 17×95 (đen/xi) + Côn 17 (70/80 mm; ưu tiên có chèn cho tầng hầm/bể) + Ống gen.

8) Câu hỏi thường gặp (FAQ)

Ty ren bát chuồn dùng được bao nhiêu lần?
Nếu bảo quản tốt, ty ren tái sử dụng 30–50 lần (thậm chí hơn) tùy bề mặt và điều kiện thi công.

Có bắt buộc dùng côn chống thấm cho mọi vách không?
Không. Côn chống thấm bắt buộc với tầng hầm/bể chứa hoặc hạng mục yêu cầu chống thấm; vách khô thông thường có thể dùng ống gen + chèn vữa.

Ty ren có tiêu chuẩn kiểm định không?
Nên yêu cầu chứng chỉ cơ tính thép (giới hạn chảy/đứt) và báo cáo thử tải bát chuồn/côn. Công trình quan trọng cần biên bản nghiệm thu vật tư.

Chọn D16 hay D17?
Phụ thuộc tải & chiều cao vách. D16 đủ cho đa số nhà dân dụng – công nghiệp; D17 cho vách cao/tải lớn/đổ nhanh.

Có cho thuê ty ren không?
Nhiều nhà cung cấp có dịch vụ cho thuê theo mét/bộ, thích hợp công trình ngắn hạn, muốn tối ưu vốn.
