Bát chuồn D16 (tán chuồn 16)

Bát chuồn D16 (tán chuồn 16) là gì?

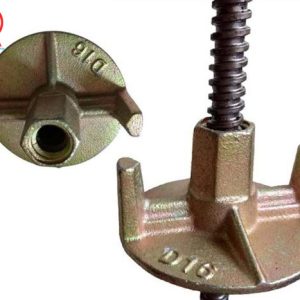

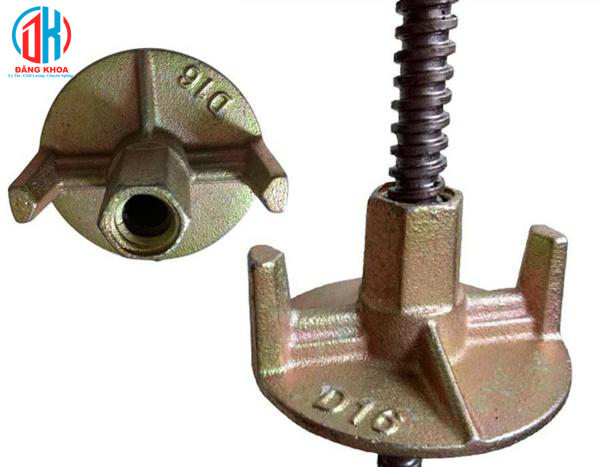

Bát chuồn D16 – còn gọi tán chuồn 16, tán bát chuồn 16 – là chi tiết siết/ép dùng cùng ty ren D16 (ren 16mm) để khóa, kẹp chặt hệ cốp pha – ván khuôn khi đổ bê tông. Hình dạng giống “bông mai/cánh chuồn”: phần đĩa có gân tăng cứng và lỗ ren ở tâm. Khi vặn lên ty ren, bát chuồn tạo lực kẹp phân bố đều lên bản mã/đĩa ép hoặc nẹp tường, giúp giữ khoảng cách thành ván khuôn, hạn chế phồng bục và rò rỉ vữa.

Xem thêm: Giá ty ren bát chuồn TpHCM: Bảng giá chi tiết & lưu ý mua hàng

Điểm mạnh của cỡ D16: là cỡ phổ biến nhất trên công trường nhà dân – nhà xưởng – hạ tầng cỡ vừa, cân bằng giữa độ bền, trọng lượng, giá và tính sẵn hàng.

Cấu tạo & nguyên lý làm việc bát chuồn d16 ( tán chuồn 16)

• Bát (80mm- Ø95 mm): bề mặt rộng, có 4–6 gân tỏa ra từ tâm để chịu nén tốt, chống trượt.

• Lỗ tâm ren M16: bắt trực tiếp với ty ren D16 (bước ren tiêu chuẩn của ty ren xây dựng).

• Vật liệu: gang pha thép (đúc), cho độ cứng – chịu nén – chống mài mòn cao.

• Bề mặt:

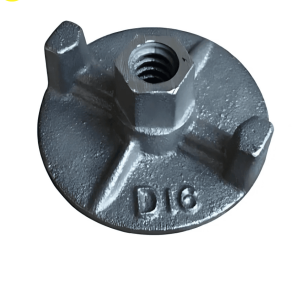

  • Đen (không xi) – kinh tế, dễ sơn lại, phù hợp công trường phổ thông.

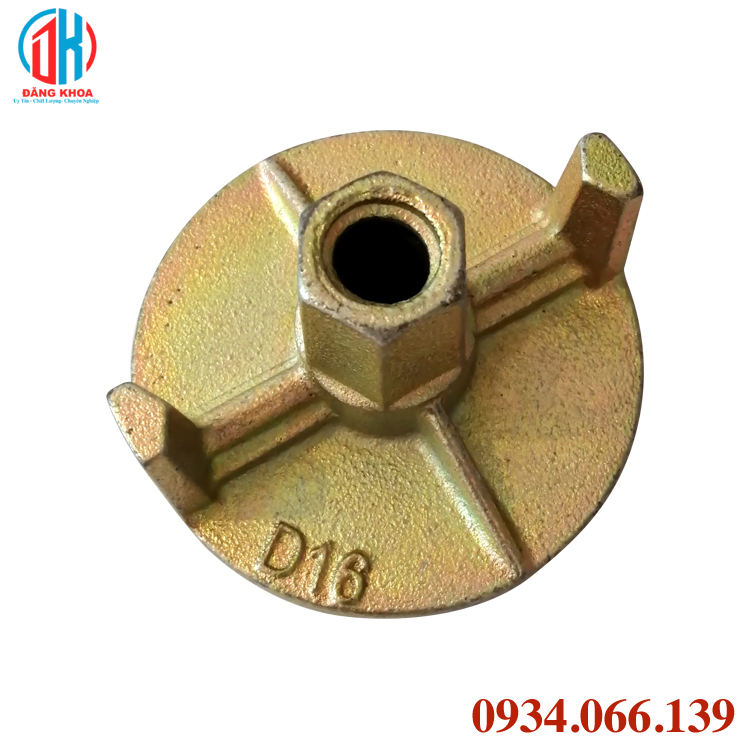

  • Xi mạ (kẽm) – chống gỉ tốt hơn ở môi trường ẩm mặn, chi phí cao hơn.

Nguyên lý: Khi xoay bát chuồn theo chiều siết, ren trong “kéo” theo ty ren, ép chặt đĩa vào bản tựa. Lực siết phân bổ qua gân – đĩa → cốp pha được giữ chắc, đảm bảo kích thước hình học của bê tông.

Xem thêm: Tyren bát chuồn D17 ( tyren 17, bát chuồn 17)

Thông số kỹ thuật chuẩn Bát chuồn D16 (tán chuồn 16)

Lưu ý: thông số có thể chênh ±5% giữa nhà sản xuất/đợt đúc.

Xem thêm: Tyren Bát chuồn D16

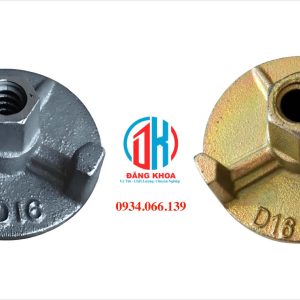

Phân biệt các loại bát chuồn 16 phổ biến

Ngoài ra có thể gặp đĩa 80–100 mm, gân 4 hoặc 6, hoặc đúc ký hiệu D16 trên mặt. Chọn loại có đúc sắc nét – gân đầy – ren mịn để đảm bảo tuổi thọ.

Báo giá Bát chuồn D16 ( tán chuồn 16)

Giá có thể thay đổi theo vật liệu & hoàn thiện. Dưới đây là mức tham khảo thường gặp cho tán 16 D16:

Xem thêm: Tyren bát chuồn D12 | Ty ren D12, Bát chuồn D12

Ưu điểm khi dùng bát chuồn D16 ( tán chuồn 16)

• Thi công nhanh: vặn tay, không bắt buộc dùng dụng cụ.

• Tái sử dụng: dễ vệ sinh, tuổi thọ cao khi xi mạ/nhúng nóng.

• Chắc chắn – đồng bộ: giữ hình dạng cốp pha, hạn chế phình vách.

• Dễ thay thế: phụ kiện phổ thông, sẵn hàng.

Xem thêm: Các loại Ty ren Bát chuồn

Cách lắp đặt chuẩn (3 bước)

1. Luồn ty ren qua hai tấm ván khuôn đã căn khe – lấy tim.

2. Đặt đĩa tỳ/ long đen, vặn bát chuồn ở một đầu, tán 16 ở đầu còn lại (hoặc bát chuồn cả hai đầu).

3. Cân chỉnh & siết lực: siết đều hai bên đến khi khe kín, bề mặt phẳng; kiểm tra lần cuối trước khi đổ bê tông.

Mẹo: Bôi lớp mỏng dầu chống dính/ mỡ lên ren để vặn – tháo nhẹ, bảo vệ ren.
