U chống chuyền (còn gọi U console, console chống dầm biên, U treo dầm) là thiết bị chịu lực gắn vào tường/dầm bê tông để đỡ cốp pha – xà gồ – sàn bê tông tại mép sàn, ban công hoặc các vị trí không thể chống từ nền lên. Giải pháp này giúp thi công linh hoạt, an toàn và tiết kiệm nhân công trong hệ giàn giáo chống sàn.
Xem thêm: các loại phụ kiện giàn giáo

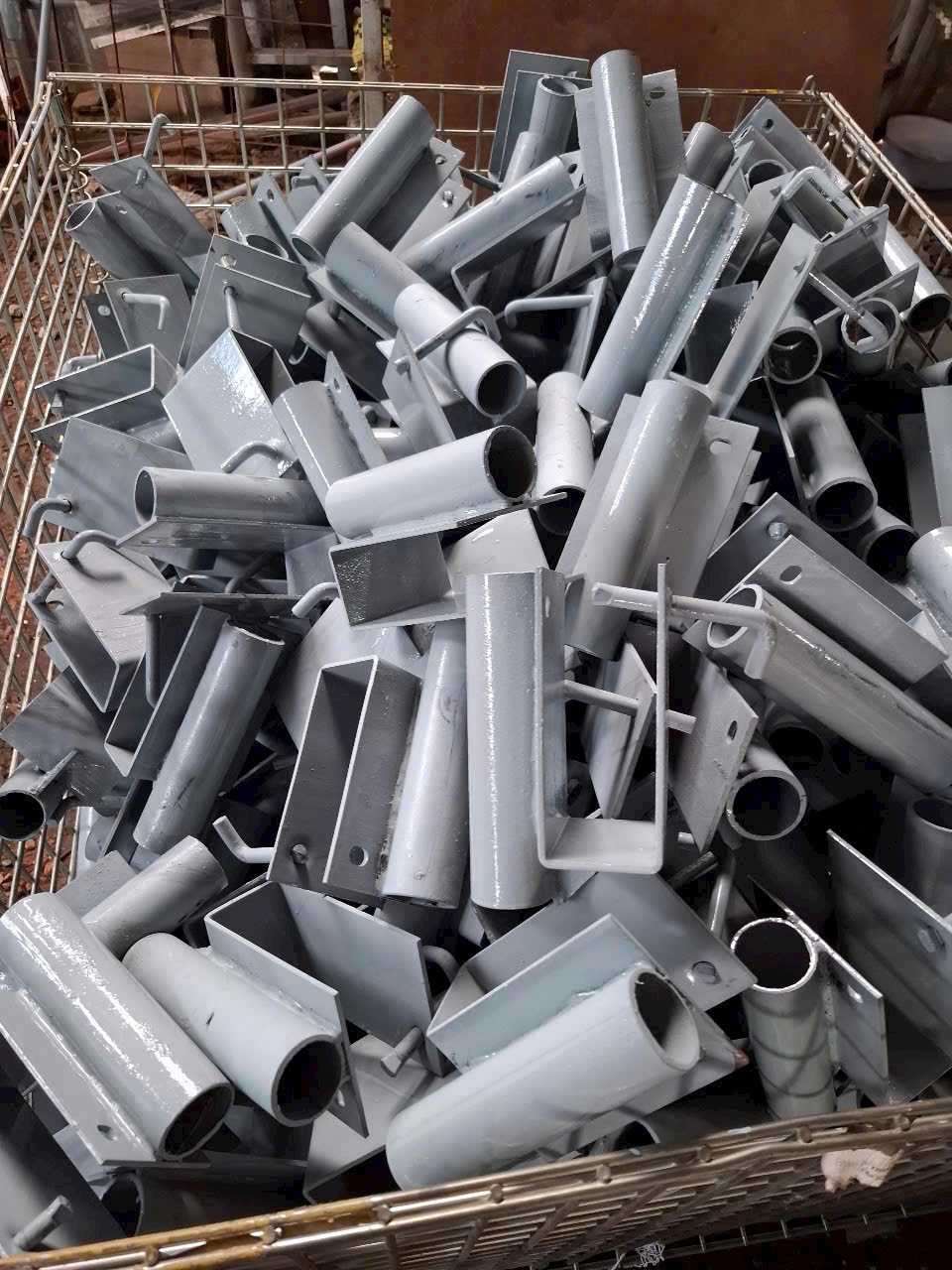

Thông Số Kích U Chống chuyền
- Ống: D49x3.0 mm
- Ke hình tam giác: 50x50x5.0 mm
- Bát U: 65×160
- U dày 5 ly – Dài 100 mm
- Chốt khóa U D11
| Hạng mục | Quy cách phổ biến |
|---|---|
| Chiều dài tay console | 300 / 450 / 600 mm (gia công 700–1000 mm theo yêu cầu) |
| Lòng U | 40–60 mm (phù hợp xà gồ gỗ 50×50, thép hộp 40×60…) |
| Độ dày vật liệu | 3–6 mm (tùy tải), thép CT3 hoặc SS400 |
| Liên kết vào tường | Bulong nở M12 – M16, dài 100–150 mm |
| Hoàn thiện bề mặt | Sơn chống gỉ / mạ kẽm nhúng nóng (ngoài trời / môi trường ẩm) |
| Tải trọng làm việc | 0.8–1.5 kN/điểm (console 300–600 mm) — phụ thuộc thiết kế & khoảng cách bố trí |
Lưu ý: Tải trọng thật còn phụ thuộc loại xà gồ, độ dày ván, nhịp chống, mác bê tông, bề mặt neo vào tường/dầm… Luôn tuân thủ bản vẽ biện pháp và kiểm định tải của nhà sản xuất.

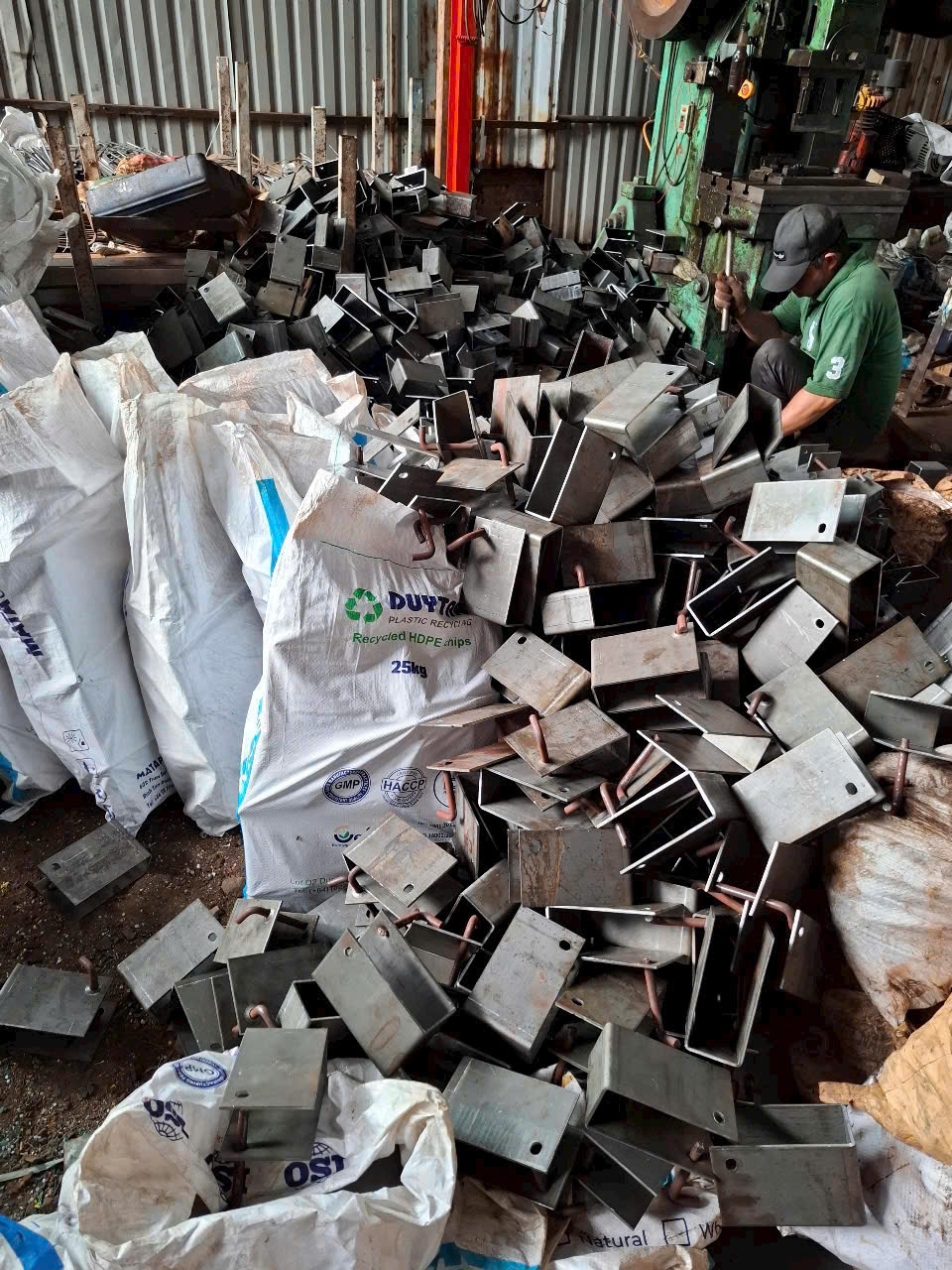

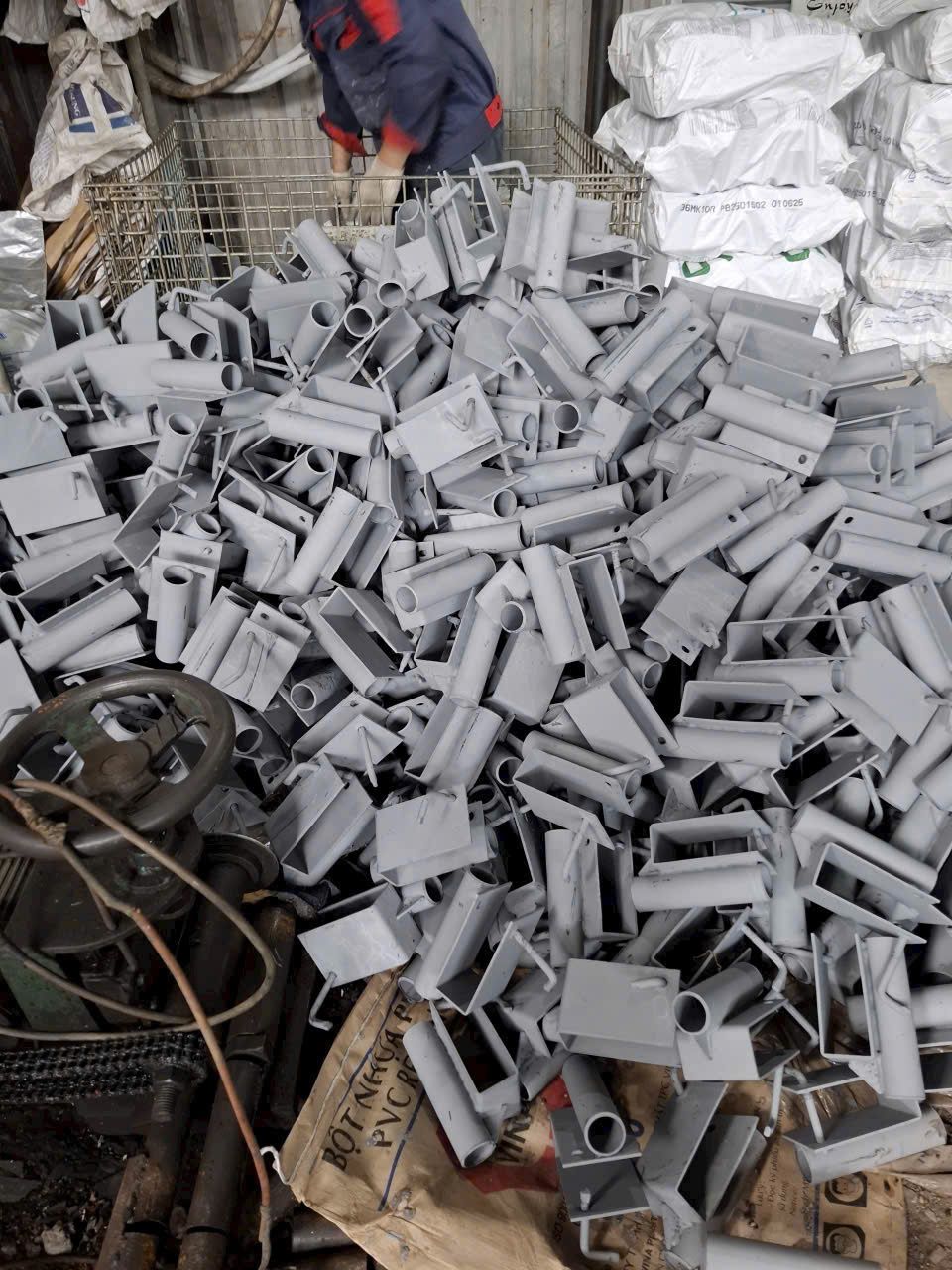

Giàn Giáo Đăng Khoa chuyên sản xuất các loại vật tư công trình như: U kích kẹp xà gồ, Kích u console, u chống chuyền, bát úp chống chuyền..v.v..& phụ kiện giàn giáo nêm, phụ kiện giàn giáo ringlock và các loại phụ kiện vật tư công trình khác…vv.
Xem thêm: Thang giàn giáo 1m7 – Thông số kỹ thuật
U Chống Chuyền (U Console) Là Gì?
U chống chuyền/U console là tay đỡ dạng chữ U gắn cố định vào tường/dầm bằng bulong nở. Khi lắp đặt, thanh xà gồ gỗ/thép sẽ gác lên tay console, tạo bệ đỡ cho ván khuôn sàn – dầm biên. Lực từ bê tông tươi và hệ cốp pha được truyền qua console vào kết cấu bê tông hiện hữu, nhờ đó không cần dựng nhiều cây chống phía dưới.
Cấu Tạo – Nguyên Lý Làm Việc
Cấu tạo cơ bản
-
Thân U console: thép tấm dày 3–6 mm, gập/hàn cố định tạo lòng U 40–60 mm để ôm xà gồ.
-
Tấm bản mã (plate) + lỗ bắt bulong: liên kết vào tường/dầm bằng bulong nở M12–M16.
-
Tay giằng xiên/giằng đỡ: tăng cứng, chống võng khi chịu tải.
-
Phụ kiện: bulong – ecu – long đền; một số mẫu có lỗ phụ để điều chỉnh vị trí.
Nguyên lý
-
Khoan lỗ và đóng nở cơ học/hóa chất vào bê tông → bắt chặt bản mã.
-
Console làm gối tựa cho xà gồ; tải trọng phân phối lên tường/dầm thông qua bulong nở và mối hàn.
-
Khi bê tông đạt cường độ, tháo cốp pha; console có thể tháo rời hoặc để lại (tùy phương án).
Xem thêm: Các loại Ty ren Bát Chuồn
Hướng Dẫn Lắp Đặt & Khoảng Cách Bố Trí
Quy trình 6 bước
-
Khảo sát kết cấu neo: chọn vị trí tường/dầm bê tông chắc chắn.
-
Định vị – lấy cota: đánh dấu cao độ mép sàn/dầm biên.
-
Khoan – lắp nở: khoan Ø tương ứng (M12–M16), làm sạch lỗ, đóng nở và siết bản mã.
-
Gắn U console: siết bulong đủ lực; kiểm tra thăng bằng và vuông góc.
-
Gác xà gồ – ván khuôn: chèn nêm, cố định chống xô; bố trí khoảng cách 700–1000 mm/console (tùy tải).
-
Nghiệm thu – đổ bê tông: sau khi bê tông đạt cường độ thiết kế, tiến hành tháo dỡ theo quy trình.
Khoảng cách điển hình:
Console 300 mm: 700–800 mm/điểm
Console 450 mm: 800–900 mm/điểm
Console 600 mm: 900–1000 mm/điểm
(Chỉ tham khảo – phải hiệu chỉnh theo tải thực tế và bản vẽ biện pháp.)
Câu Hỏi Thường Gặp (FAQ)
U chống chuyền khác cây chống sàn thế nào?
→ U console treo từ tường/dầm, phù hợp vị trí không có chỗ dựng cây. Cây chống sàn đỡ từ nền lên, chiếm mặt bằng.
Dùng console 300 mm có đủ không?
→ Với mép sàn mỏng/tải nhỏ thường đủ; dầm biên lớn nên chọn 450–600 mm và tăng chiều dày, khoảng cách hợp lý.
Có cần mạ kẽm không?
→ Công trình ngoài trời/ẩm ướt: nên mạ kẽm nhúng nóng để tăng tuổi thọ. Trong nhà/chu kỳ quay vòng nhanh: dùng sơn chống gỉ là tối ưu chi phí.
Khoảng cách console bao nhiêu?
→ Thường 700–1000 mm/điểm; phải hiệu chỉnh theo tải, loại xà gồ, bề dày ván và chỉ dẫn thiết kế.
Có gia công theo yêu cầu?
→ Có. Nhận đặt hàng 700–1000 mm, dày 6–8 mm, khoan lỗ theo bản vẽ, mạ kẽm/sơn theo tiêu chuẩn dự án.
