Phụ kiện bắt buộc cho hệ giáo tuýp: cùm cố định, cùm xoay, kích tăng, mâm giàn

4 phụ kiện bắt buộc cho hệ giáo tuýp (tube & coupler): cùm cố định, cùm xoay, kích tăng, mâm giàn. Bài viết tập trung vào chức năng, cấu tạo, quy cách phổ biến, cách chọn – lắp – kiểm soát an toàn và lỗi thường gặp.

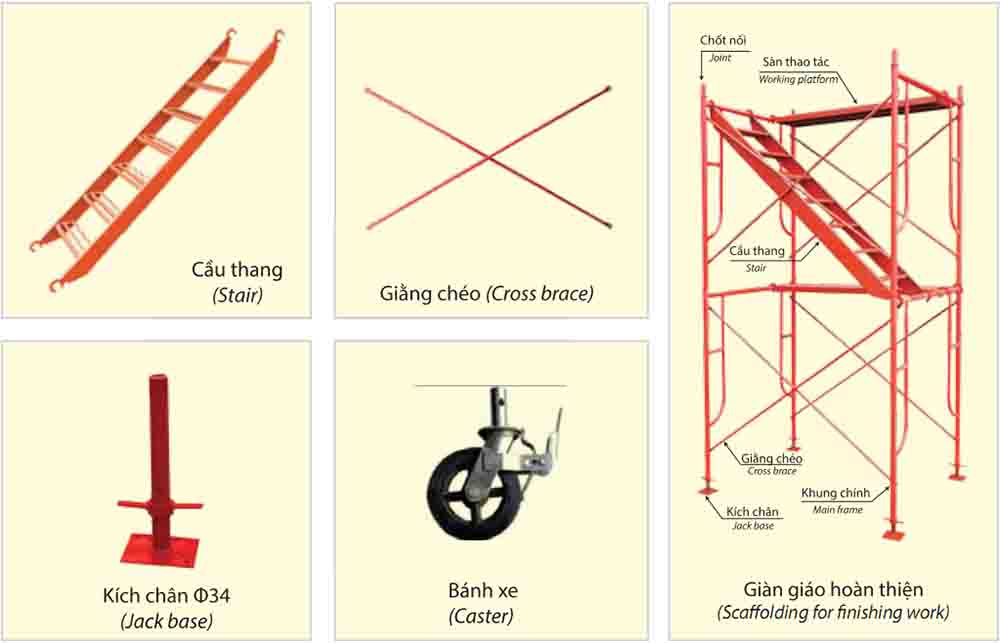

1) Tổng quan nhanh về 4 phụ kiện bắt buộc cho hệ giáo tuýp

Giáo ống tuýp là hệ giàn giáo linh hoạt dùng ống thép + cùm để tạo khung, sàn thao tác. Ưu điểm là điều chỉnh cao độ–khẩu độ tuỳ ý, phù hợp mặt bằng phức tạp, khu vực không lặp lại mô-đun. Tuy nhiên, an toàn phụ thuộc lớn vào chất lượng phụ kiện và tay nghề lắp dựng. 4 phụ kiện sau là bắt buộc:

• Cùm cố định (right-angle coupler): khoá vuông góc 90° giữa 2 ống.
• Cùm xoay (swivel coupler): khoá ở góc bất kỳ (0–360°), tạo liên kết chéo/giằng.
• Kích tăng (base/adjustable jack): chân đỡ có ren chỉnh cao độ, truyền tải xuống nền.
• Mâm giàn (base plate/sill plate): bản đế phân bố tải, chống lún/đè nát nền.

Quy tắc vàng: Đúng chủng loại – Đúng vị trí – Đủ số lượng – Siết lực đủ – Nền đủ cứng.

2) Cùm cố định (Cùm tĩnh)

Chức năng

• Tạo liên kết vuông góc 90° giữa ống dọc (ledger) và ống ngang (transom) hoặc giữa upright với giằng ngang.
• Chịu tải trọng đứng và ngang, giữ hình học khung sàn ổn định.
• Là điểm khoá “chính quy” nhất trong hệ giáo ống.

Cấu tạo – vật liệu

• Gồm thân cùm + bulông/ê-cu siết + đệm.
• Vật liệu: thép rèn/đúc hoặc thép dập; bề mặt mạ kẽm nhúng nóng hoặc mạ điện chống gỉ.
• Thiết kế ôm ống danh nghĩa Ø48.3 mm (hệ ống tiêu chuẩn), phù hợp độ dày ống thường dùng (2.0–3.2 mm tuỳ tải).

Quy cách phổ biến

• Cỡ kẹp: 48.3×48.3 mm (phổ biến nhất).
• Bulông siết: M12–M14 (tuỳ hãng), dùng cờ lê 17–22 mm.
• Mô-men siết khuyến nghị: theo hãng/tiêu chuẩn; thực tế hiện trường thường 40–50 N·m (tham khảo) để đủ lực kẹp mà không tuôn ren.
  Lưu ý: luôn theo khuyến cáo nhà sản xuất & kế hoạch an toàn nội bộ.

Vị trí sử dụng điển hình

• Tại nút giao ống dọc–ống ngang, mép gối ván sàn.
• Khoá đầu xà gồ vào trụ đứng.
• Tăng cứng điểm đặt tải tập trung (chân kích của coppha, vị trí đặt vật liệu).

Mẹo chọn – dùng an toàn

• Chọn cùm mạ kẽm tốt, bề mặt nhẵn, không rạn nứt.
• Không dùng cùm biến dạng, có ren mòn/ê-cu kẹt.
• Siết đủ lực, đồng đều, tránh siết lệch gây “cắn ống”.

3) Cùm xoay (Swivel Coupler)

Chức năng

• Khoá 2 ống ở mọi góc (0–360°), lý tưởng cho giằng chéo (diagonal brace) và các góc đặc biệt.
• Chống lắc/đảo khung, truyền tải gió và tải ngang xuống nền thông qua hệ giằng.

Cấu tạo – vật liệu

• Hai nửa cùm nối với bản lề xoay, có bulông siết mỗi bên.
• Vật liệu tương tự cùm cố định: thép rèn/đúc/dập mạ kẽm.

Quy cách phổ biến

• Cỡ kẹp: 48.3×48.3 mm.
• Mô-men siết tham khảo: tương đương cùm cố định (theo hãng).

Vị trí sử dụng điển hình

• Giằng chéo theo phương mặt đứng và mặt bằng.
• Tạo góc liên kết đặc thù (né chướng ngại vật, nối “độ dốc” cầu thang/sàn nghiêng).

Mẹo chọn – dùng an toàn

• Ưu tiên cùm xoay chốt/bản lề chắc, không rơ.
• Khi làm giằng chéo, đặt cùm cách nút 150–200 mm để tối ưu truyền lực (theo kinh nghiệm hiện trường).

4) Kích tăng (Base/Adjustable Jack)

Chức năng

• Chân đỡ điều chỉnh cao độ, cân chỉnh thăng bằng hệ giáo trên nền không phẳng.
• Truyền tải từ khung xuống mâm giàn/nền, hạn chế tập trung ứng suất.

Cấu tạo – vật liệu

• Trục ren (ren vuông/ren thang) + đế/kê chữ U hoặc bản phẳng + đai ốc/ê-cu bướm.
• Thép cường độ tốt, mạ kẽm chống gỉ.
• Có loại kích U (đỡ xà gồ/cross member) và kích bằng (đỡ chân trụ).

Quy cách phổ biến

• Đường kính trục: 28–38 mm (tuỳ tải thiết kế).
• Hành trình chỉnh: 300–600 mm.
• Chiều dày bản đỡ: 4–8 mm; bản U sâu 40–60 mm.
• Không vặn quá giới hạn hành trình khuyến cáo (vạch đánh dấu).

Sử dụng đúng cách

• Trước khi dựng khung, chỉnh kích cho mặt bằng tương đối đều.
• Không kê chêm tạm bợ (gỗ vụn, gạch bể); thay vào đó dùng mâm giàn hoặc tấm kê chuẩn.
• Không dùng kích bị cong trục, dơ ren, làm sạch ren trước khi siết.

5) Mâm giàn giáo (Base Plate/Sole Plate)

Chức năng

• Phân bố tải xuống nền, tăng diện tích tiếp xúc, chống lún và đè nát nền (đặc biệt trên sàn mái, đất yếu).
• Tạo mặt phẳng ổn định cho kích tăng/đế trụ.

Cấu tạo – vật liệu – quy cách

• Thép tấm dày 3–8 mm, kích thước phổ biến 150×150 mm, 200×200 mm (hoặc bản chữ nhật theo nhu cầu).
• Có trụ/ống ngắn dẫn hướng cho chân kích (tuỳ kiểu).
• Bề mặt mạ kẽm hoặc sơn chống gỉ (ưu tiên mạ kẽm khi môi trường ẩm/ngoài trời lâu dài).

Cách dùng hiệu quả

• Đặt mâm trên nền cứng; nếu nền mềm, lót thêm ván gỗ dày hoặc tấm thép lớn để tăng diện tích.
• Không để mép mâm “lơ lửng”, phải tỳ phẳng toàn bộ.
• Kiểm tra không cong vênh, không thủng rỗ.

Xem thêm: Giàn Giáo Tuýp Là Gì? Báo Giá Giàn Giáo Ống Tuýp Mới Nhất

6) Cách phối hợp 4 phụ kiện trong lắp dựng

Bố trí điển hình

1. Mâm giàn giáo → tạo mặt kê phẳng, phân tải.
2. Kích tăng → chỉnh cao độ, cân thăng bằng từng trụ.
3. Cùm tĩnh → khoá 90° ledger–transom, tạo sàn vững.
4. Cùm xoay → lắp giằng chéo, chống xô lệch bởi gió/tải ngang.

Nguyên tắc thực hành

• Khoảng cách trụ, đà dọc/ngang theo thiết kế tải (sàn thao tác, tải vật liệu, tải gió).
• Giằng chéo đủ nhịp, ưu tiên ở biên, góc, khu vực đặt vật liệu.
• Sàn thao tác dùng ván/thép tấm đạt chuẩn, chống trượt – chặn mép.

7) Chọn phụ kiện: tiêu chí kỹ thuật & kinh tế

7.1. Kỹ thuật

• Tương thích ống Ø48.3 mm (chuẩn phổ biến).
• Vật liệu – mạ kẽm đạt chất lượng; ren kích phải trơn – không rơ.
• Chứng chỉ kiểm định/nguồn gốc rõ ràng.
• Dung sai – mô-men siết – tải thử theo công bố hãng/tiêu chuẩn áp dụng (VD: EN 74 cho cùm).

7.2. Kinh tế – vòng đời

• Cùm mạ kẽm nhúng nóng chi phí đầu tư cao hơn nhưng bền gỉ – tuổi thọ dài, giảm chi phí bảo trì.
• Kích tăng ren thô–trục lớn chịu bẩn tốt, ít kẹt ren → độ bền vận hành cao.
• Mâm giàn dày hơn cho nền yếu là khoản “rẻ mà chắc”, tránh lún–nghiêng phải sửa.

8) Câu hỏi nhanh (FAQ)

Q1: Cùm cố định và cùm xoay có thay thế cho nhau được không?
Không. Cùm cố định dùng cho góc 90° để đảm bảo độ cứng nút. Cùm xoay dùng cho giằng chéo/góc đặc thù. Phối hợp đúng vị trí mới đạt độ ổn định toàn khung.

Q2: Nên chọn mạ kẽm hay sơn?
Mạ kẽm nhúng nóng bền gỉ vượt trội trong môi trường ngoài trời/ẩm mặn; chi phí đầu tư cao hơn nhưng hiệu quả vòng đời tốt hơn sơn.

Q3: Kích tăng ren mịn hay ren thô tốt hơn?
Tùy môi trường. Ren thô/ren vuông ít kẹt khi dính bẩn, phù hợp công trường nhiều bụi vữa; ren mịn chỉnh tinh nhưng cần giữ sạch tốt.

Q4: Mâm giàn bao nhiêu là đủ?
Phụ thuộc tải và sức chịu nền. Với nền yếu, tăng diện tích mâm/tấm lót luôn an toàn và kinh tế hơn so với rủi ro lún sửa chữa.
